AKAZE特徴量による画像マッチング

 OpenCVに実装されているAKAZE(Accelerated KAZE)特徴量検出を用いて2つの画像のマッチングを行います。検出された特徴点はBrute-Force Matcher(ある特徴点を別の画像の全ての特徴点との比較し距離を計算する)によりどれだけ似ているかが計算されます。

関連記事

画像のヒストグラムを比較し類似度を求める
テンプレートマッチングで類似画像を探す

やること
  • 2つの画像を読み出す
  • AKAZE検出器を生成しそれぞれの画像の特徴点を検出する
  • BFMatcherにより特徴点間の距離を計算する
  • 特徴点を描画する
使った関数・メソッド
  • cv2.imread : 画像を読み出す
  • cv2.AKAZE_create : AKAZE検出器の生成
  • detector.detectAndCompute : 特徴点の検出
  • cv2.BFMatcher : BFMatcherオブジェクトの生成
  • cv2.drawMatches : マッチング結果の描画
  • cv2.imwrite : 画像を保存する
環境
  • windows10 home
  • Anaconda 3/ jupyter notebook 5.6.0
  • Python 3.7.0
  • OpenCV 4.0.0
準備

次の2つの画像を用意しjupyter notebookファイル(***.ipynb)と同じディレクトリに保存しました。

f:id:T_A_T:20190331142102p:plain

f:id:T_A_T:20190331142136p:plain

コード
import cv2  #OpenCVのインポート

# img1の読み出し
img1 = cv2.imread('basho.png')
# img2の読み出し
img2 = cv2.imread('mogamigawa.png')

# img1をグレースケールで読み出し
gray1 = cv2.cvtColor(img1,cv2.COLOR_BGR2GRAY)
# img2をグレースケールで読み出し
gray2 = cv2.cvtColor(img2,cv2.COLOR_BGR2GRAY)

# AKAZE検出器の生成
akaze = cv2.AKAZE_create()
# gray1にAKAZEを適用、特徴点を検出
kp1, des1 = akaze.detectAndCompute(gray1,None)
# gray2にAKAZEを適用、特徴点を検出
kp2, des2 = akaze.detectAndCompute(gray2,None)

# BFMatcherオブジェクトの生成
bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)

# Match descriptorsを生成
matches = bf.match(des1, des2)

# matchesをdescriptorsのdistance順(似ている順)にsortする
matches = sorted(matches, key = lambda x:x.distance)

# img3に検出結果(最初の10点)を描画
img3 = cv2.drawMatches(img1, kp1, img2, kp2, matches[:10], None, flags = cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)

cv2.imwrite('match.png',img3)

実行結果

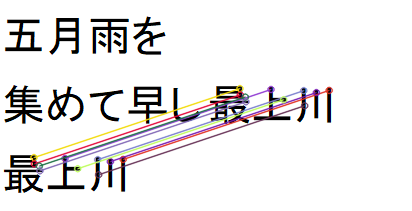

2つの画像のマッチング結果(best10)が表示されます。類似度の高い特徴点として「最上川」をとらえていることが分かります。
f:id:T_A_T:20190331141530p:plain

以下のサイトを参考にさせていただきました

OpenCV公式 >> Feature Matching
OpenCV公式 >> AKAZE local features matching
